JY-ZB直流高低值電壓繼電器為直流電壓自動調節測試元件,適用于電力保護系統, 鎳隔電池屏等直流電壓監視配套使用。

一、JY-ZB電壓繼電器的參數

1.額定直流電壓: 110V、220V

2.動作整定范圍：

額定直流電壓110V:高值110V-150V,低值80V-110V;

額定直流電壓220V:高值220V-260V,低值190V-220;

3.動作時間: 2倍動作值時,動作時間不大于20ms

4.定值誤差:不大于±2%

5.返回系數:高值不小于0.97 ,低值不大于1.02

6.功耗:在額定電壓下,繼電器功耗不大于6W

7.觸點性能：當時間常數為5ms的電感性負載時,繼電器觸點斷開容量為交流電壓250V時,交流不大于2A,直流電壓為24V時,電流不大于5A。

8.絕線電阻：繼電器外売與各端子間,以及電氣上無聯系的各電路之間的絕緣電阻不小于300M0。

9.介質強度：繼電器外殼與各端子間以及電氣上無聯系的各電路之間的絕緣強度,應能承受2kV, 50Hz交流電壓,歷時1min無閃絡與擊穿。

現象。同組接點間應能承受1kV,50Hz交流電壓,歷時1min無閃絡與擊穿現象。

10.抗干擾性能：符合GB7261和GB6261 ?靜態繼電器及保護裝置的電氣干流試驗? 。

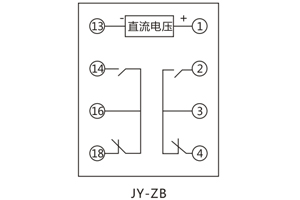

二、JY-ZB電壓繼電器的接線圖

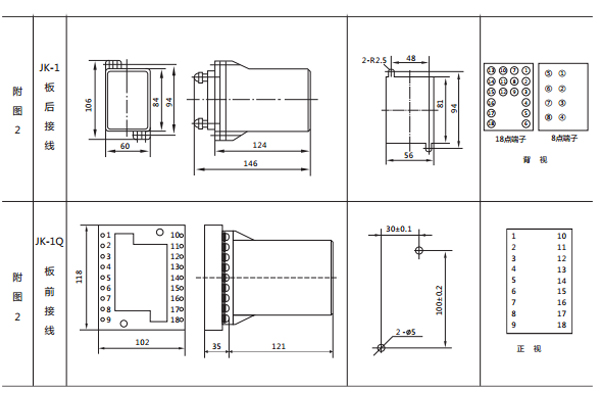

三、JY-ZB電壓繼電器的開孔尺寸

JY-ZB采用JK-1殼體，如圖所示

JY-G端子排靜態電壓繼電器用于電動機、發電機、變壓器和輸電線的繼電保護裝置中作為過電壓保護、欠電壓保護或低壓閉鎖啟動元件。

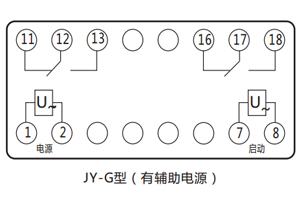

一、JY-G電壓繼電器的接線圖

二、JY-G電壓繼電器的參數

1、電壓整定范圍: 有輔助電源1～240V或1～440V，無輔助電源15～240V或80～440V；

2、電壓整定級差: 1V；

3、返回系數: 過壓0.90～0.95，欠壓1.02～1.05

4、整定誤差: 電壓整定平均誤差≤±3％，平均誤差=( 5次測量平均值-整定值)/整定值×100%

5、功率消耗: 輔助電源≤5VA；測量電源≤1VA。

6、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量，絕緣 電阻＞300MΩ。

7、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘 無擊穿或閃絡現象。

8、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261、GB6261 <<靜態繼電器及保護裝置的電氣抗干擾試驗>>中的有關規定。

9、觸點容量: 繼電器觸點在電壓不大于250V，電流不大于2A的直流有感負荷(時間常數為5ms±0.75ms)電路中，斷開容量為50W； 在電壓不大于250V，電流不大于1A的交流電路中（功率因數為0.4±0.1），斷開容量為250V。觸點接通容量為DC250VA、AC250VA。

10、觸點壽命: 電壽命105次 ，機械壽命105次。

11、動作時間：≤25ms(過壓1.2倍整定值,欠壓0.8倍整定值)

12、返回時間：≤25ms(過壓0.8倍整定值,欠壓1.2倍整定值)

13、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）

14、測量電源: 有輔助電源產品的測量電源 1～240V或1～440V，無輔助電源產品的測量電源15～240V或80～440V。

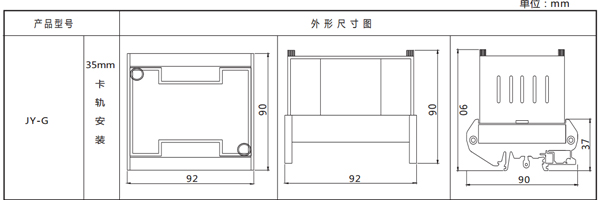

三、JY-G電壓繼電器的開孔尺寸
