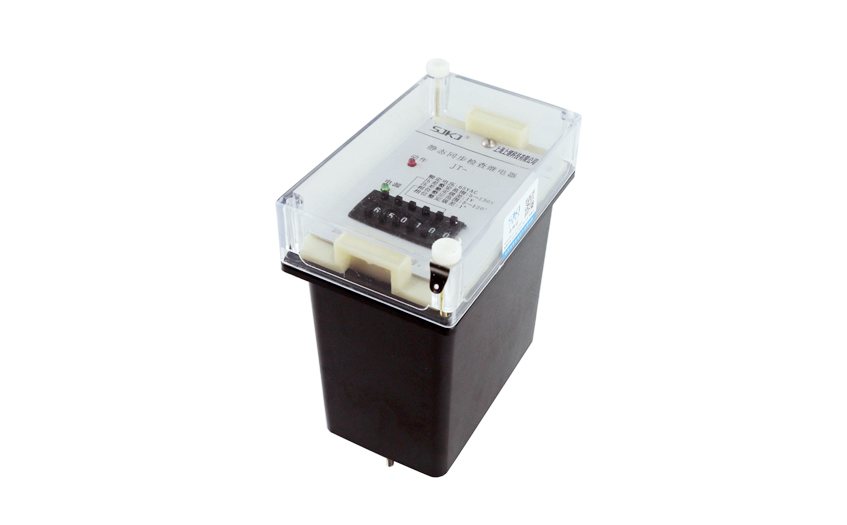

JT-3靜態同步檢査繼電器為靜態型瞬動繼電器,工作原理:通過數字電路處理處一個相位差(或電壓差)與設定值相比,達到同步檢査目的。

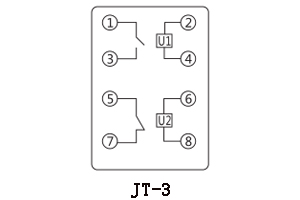

一、JT-3同步繼電器的接線圖

二、JT-3同步繼電器的開孔尺寸

JT-3采用HK-1外殼，如圖所示

三、JT-3同步繼電器的參數

1.整定范圍

純相位監測: 5°-175°

電壓矢量檢査型: 0V~99V

2.觸點容量  250VAC  COSCP=1.0   5A

合閘  250VDC   5A

分閘  250VDC T=5mS  50W

3. 觸點壽命   電壽命不低于10萬次;機械壽命不低于100萬次。

4.絕緣電阻  繼電器各導電端子連在一起,對外露非帶電部分或外殼之間,用開路電壓為500V的、兆歐表測量其絕緣電阻不小于300M0。

5.工作環境   溫度-10°C~+50°C,相對濕度不大于90% ,海拔高度不大于2000M。

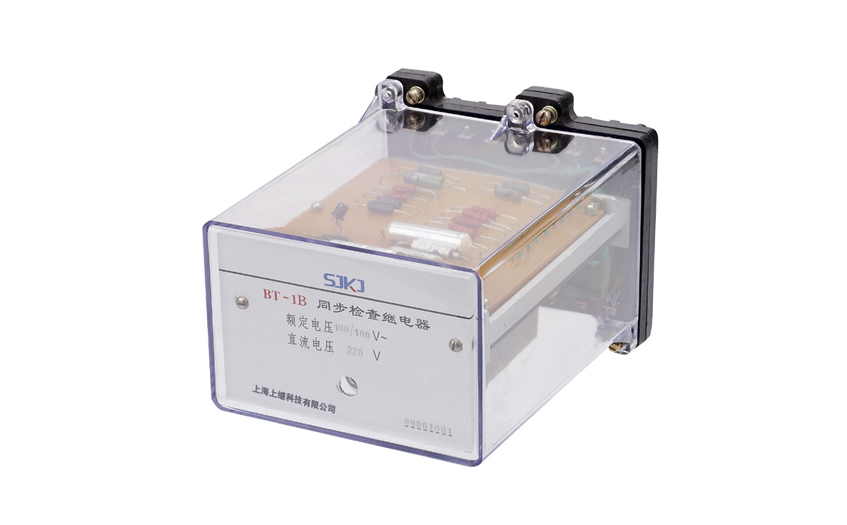

BT-1B/120同步檢査繼電器用于兩端供電系統的自動重合線路中,作為有無電壓和同期的檢査元件。

一、BT-1B/120同步繼電器的參數

1.額定電壓:220V、110V、48V

2.額定頻率:50Hz

3.動作角度整定范圍: 20°~40°

4.返回系數:不大于0.85

5.功率消耗:不大于6W

6.觸點形式: 一動合, 一動斷。

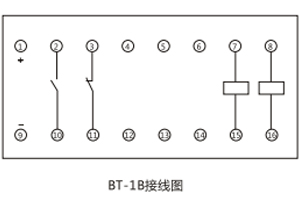

二、BT-1B/120同步繼電器的接線圖

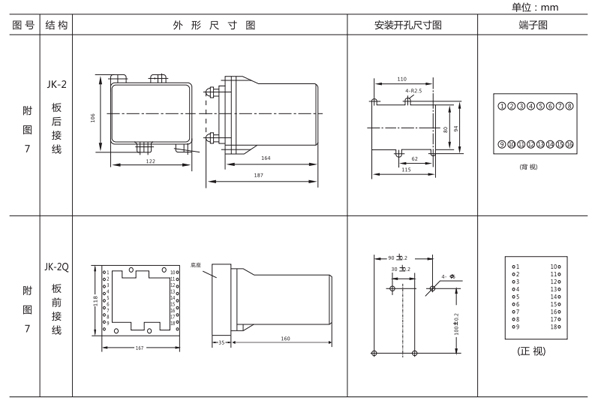

三、BT-1B/120同步繼電器的開孔尺寸

BT-1采用JK-2殼體，如圖所示
