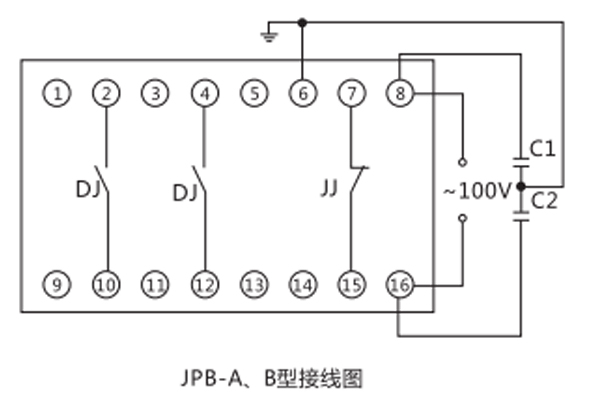

一、JPB-A繼電器接線圖

二、JPB-A繼電器使用方法

JPB-A數字式頻率繼電器主要用于電網或者發電機周率變化超過允許值時,發出切機或切除部分設備,或部分用戶的頻率敏感元件,確保發電機組的安全。

三、JPB-A繼電器技術參數

1、額定電壓100V,額定頻率50Hz。

2、頻率整定值誤差不大于±0.015Hz。

3、整定范圍:JPB-A45-49.5Hz,JPB-B50.5-55Hz,最小整定級差0.0125Hz。

4、返回系數不大于1.02,返回時l間不大于60ms。

5、輸入工作電壓(60-120)V。

6、延時動作時間整定范圍為80ms-99.99s,延時級差10ms。

7、防止誤動措施:

設有滑差閉鎖電路整定范圍3-50Hz/S;設有低壓閉鎖電路55V以下進行閉鎖;設有中央報警信號觸點。
