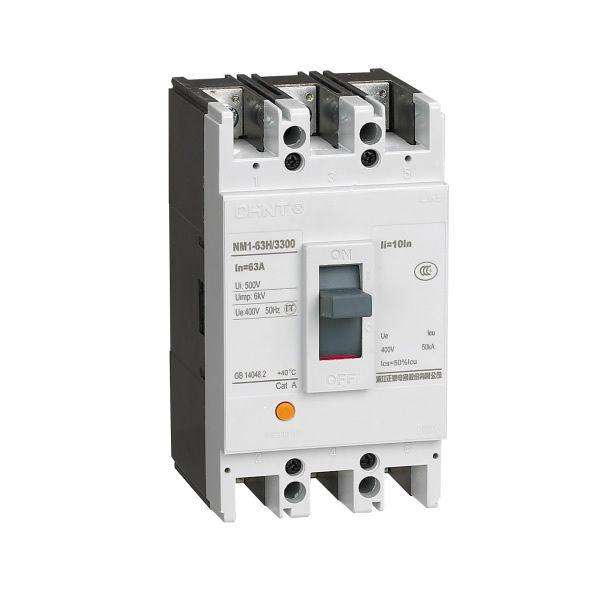

斷路器簡介

斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能關合、在規定的時間內承載和開斷異?；芈窏l件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。

斷路器工作原理

斷路器一般由觸頭系統、滅弧系統、操作機構、脫扣器、外殼等構成。當短路時，大電流產生的磁場克服反力彈簧，脫扣器拉動操作機構動作，開關瞬時跳閘。當過載時，電流變大，發熱量加劇，雙金屬片變形到一定程度推動機構動作。

斷路器的作用是切斷和接通負荷電路，以及切斷故障電路，防止事故擴大，保證安全運行。而高壓斷路器要開斷1500V，電流為1500-2000A的電弧，這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。

斷路器接線方式

斷路器的接線方式有板前、板后、插入式、抽屜式，用戶如無特殊要求，均按板前供貨，板前接線是常見的接線方式。

1、板后接線方式：板后接線**特點是可以在更換或維修斷路器，不必重新接線，只須將前級電源斷開。

2、插入式接線：在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上6個插頭，斷路器的連接板上有6個插座。安裝座的面上有連接板或安裝座后有螺栓，安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。

3、抽屜式接線：斷路器的進出抽屜是由搖桿順時針或逆時針轉動的，在主回路和二次回路中均采用了插入式結構，省略了固定式所必須的隔離器，做到一機二用，提高了使用的經濟性，同時給操作與維護帶來了很大的方便，增加了安全性、可靠性。
