時間繼電器

時間繼電器是一種從得到輸入信號（線圈的通電或斷電）開始，經過一個預先設定的延時后才輸出信號（觸點的閉合或斷開）的繼電器。根據延時方式的不同，可分為通電延時繼電器和斷電延時繼電器。

通電延時繼電器接受輸入信號后，延遲一定的時間輸出信號才發生變化。而當輸入信號消失后，輸出信號瞬時復位。

斷電延時繼電器接受輸入信號后，瞬時產生輸出信號。而當輸入信號消失后，延遲一定的時間輸出信號才復位。

時間繼電器符號

1、時間繼電器的線圈圖形符號

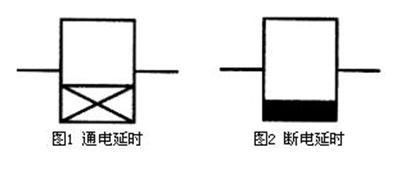

圖1是通電延時線圈圖形符號，圖2是斷電延時線圈圖形符號。

時間繼電器的線圈圖形符號

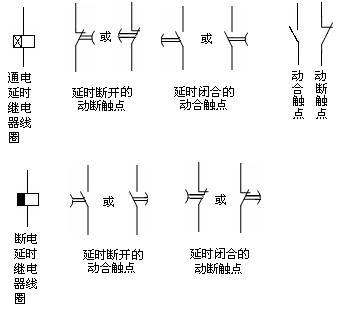

2、時間繼電器的觸點圖形符號

時間繼電器的觸點圖形符號主要是觸點的半圓符號的開口的指向，遵循的原則是：半圓開口方向是觸點延時動作的指向

時間繼電器的觸點圖形符號
