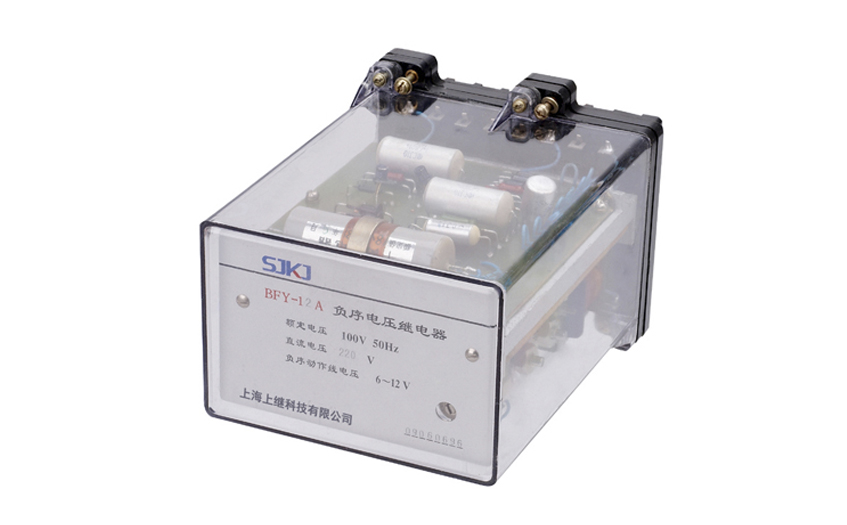

一、BFY-12A電壓繼電器的概述

電壓繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動原件。

二、BFY-12A電壓繼電器的參數

1.額定電壓:交流100V、173V；50Hz、60Hz；直流220V、110V、48V。

2.負序動作線電壓整定范圍：6~12V,變差不大于6%。

3.直流電壓允許變化范圍：220V、110V允許在80%~110%范圍內變化,對于48V允許在90%~110%范圍內變化,繼電器應j:E常工作。

4.功率消耗：AC100V/≤5VA, 173V/≤8VA; DC220V/≤6W, 110V/≤4W, 48V/≤2W。

5.觸點形式：BFY-1lA型一副動合觸點 , BFY-12A型有一副動斷接點, BFY-13A型有一副動合和一副動斷觸點。

三、BFY-12A電壓繼電器的接線圖

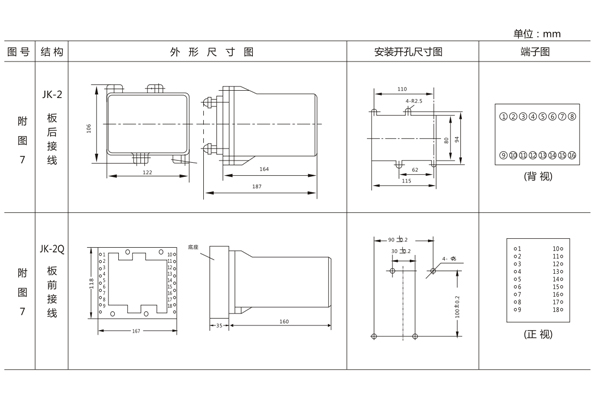

四、BFY-12A電壓繼電器的開孔尺寸

五、BFY-12A電壓繼電器的原理

當被測量的交流電壓經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓 Uo 高于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓 Uo 低于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。
