DX-11信號繼電器應用范圍

DX-11信號繼電器用于直流操作的保護線路中，作為信號指示器。

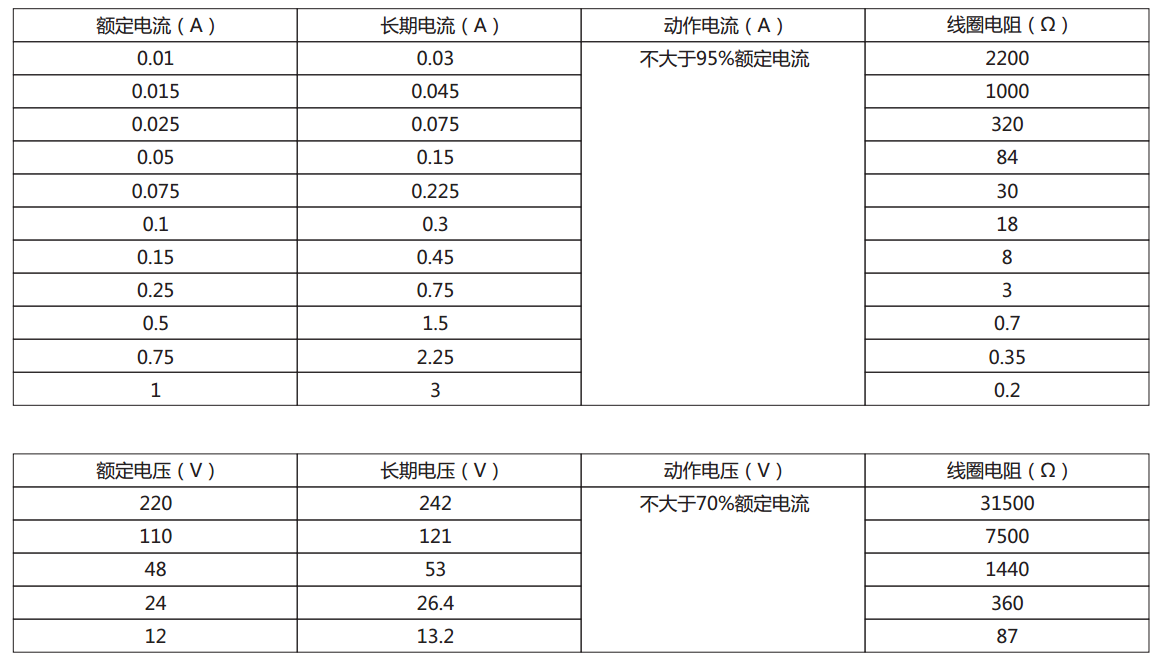

DX-11信號繼電器電流型、電壓型規格表

DX-11信號繼電器主要技術數據

●額定電壓：220V、110V、48V、24V、12V，

●額定電流：0.0lA、0.015A、0.025A、0.05A、0.075A、0.lA、0.15A、0.25A、0.5A、0.75A、1A。

●動作值：動作電流不大于90％額定電流；動作電壓不大于70％額定電壓。

●功率消耗：電流不大于0.3W；電壓不大于2W。

●介質強度：繼電器的各電路對外露的非帶電金屬部分應耐受交流50Hz，電壓2KV歷時1min試驗無擊穿或閃絡現象

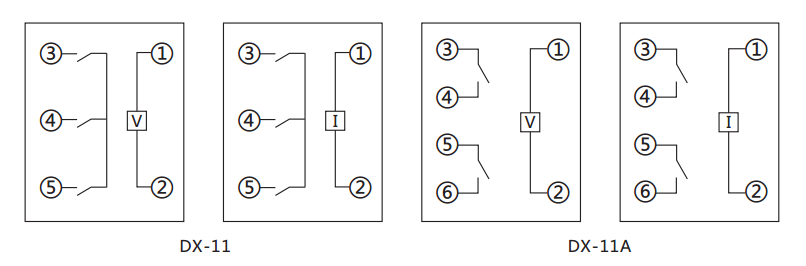

DX-11信號繼電器內部接線

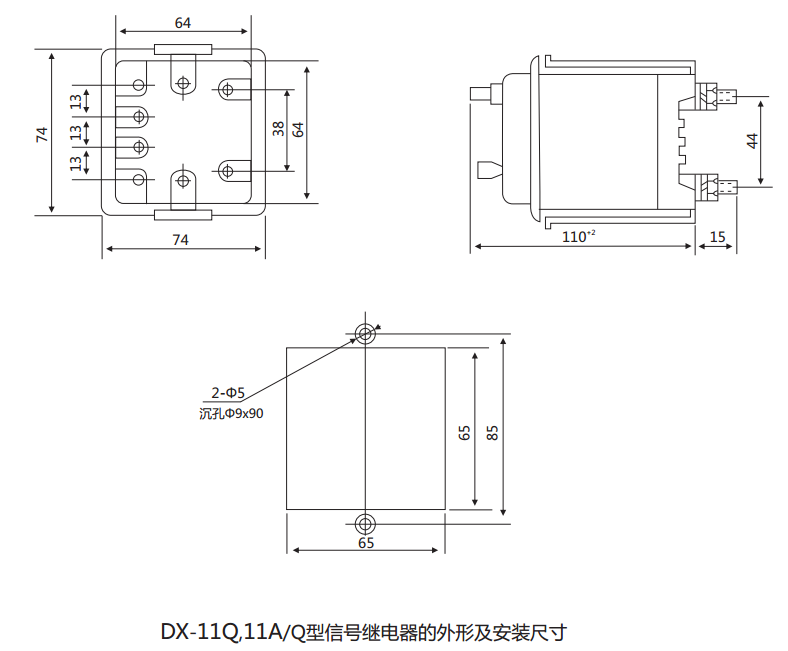

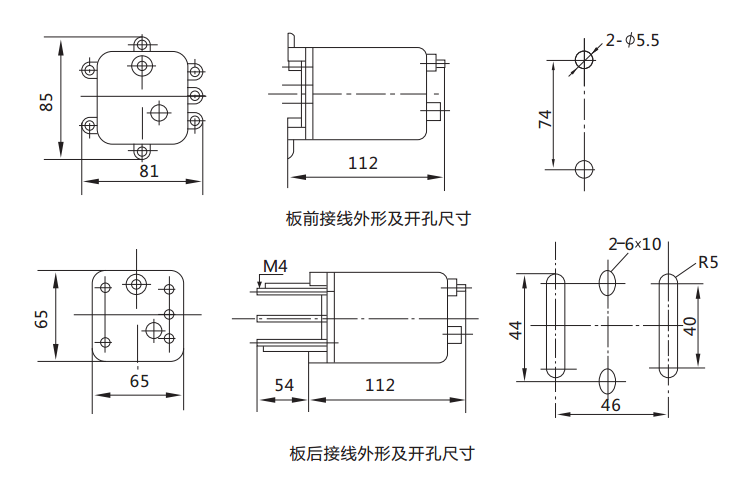

DX-11信號繼電器外形及開孔尺寸
