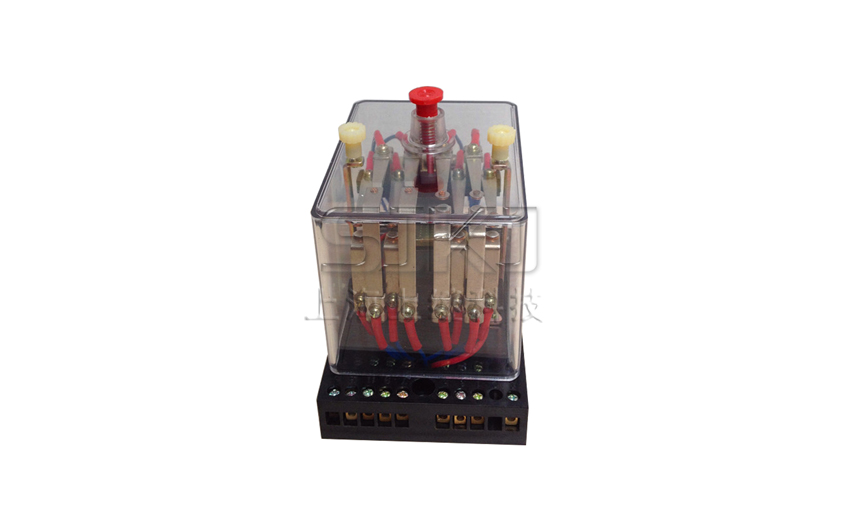

DZ-418中間繼電器概述
DZ-418中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的接點數量和接點容量。繼電器的磁系統為拍合式，不拆除外殼可以做手動測試，能在溫?zé)釒褂谩?/span>
DZ-418中間繼電器結構特點
●額定電壓： DC110V、48V、24V、12V。
●動作電壓：不大于額定電壓的60%。
●返回電壓：不小于額定電壓的10%。
●動作時間和返回時間：不大于60ms。
●功率消耗：不大于5W。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。 輸出觸點長期允許接通電流為5A。
DZ-418中間繼電器內部接線圖以及外引接線圖
DZ-418中間繼電器外形以及開孔尺寸
